Proč rezistor nesníží napětí?

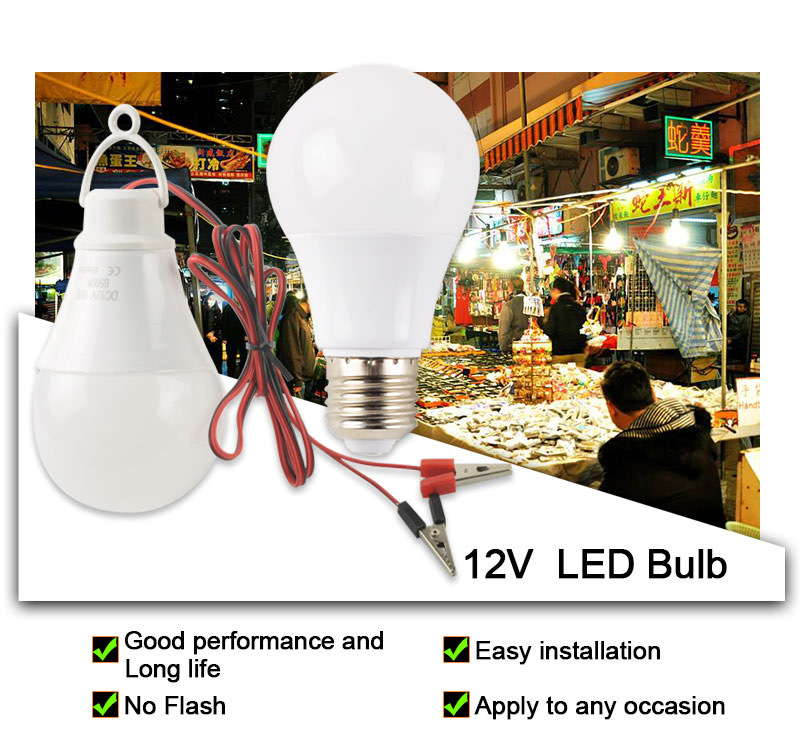

Zdravím vás, odborníci. Takže je tu problém a je potřeba řešení. Mám led lampu 12 V od Ali, obyčejnou žárovku s háčkem, aby se dala zavěsit pod kapotu. Číňané uváděli výkon 9 wattů. Reálně moje měření ukázala proud 12mA při 600V, lampa se dost zahřívá, podle některých odhadů je tam 2835 diod. Jejich počet není znám ani jak jsou propojeny. Chtěl bych ten proud trochu zmenšit, aby mohl žít déle. Jaký odpor mám nainstalovat a jaký výkon?
20 2018 февраля
Sdílet:
Komentáře 194
Přihlaste se nebo zaregistrujte, abyste mohli psát komentáře, klást otázky a účastnit se diskuse.
První Předchozí 1 2 Další Poslední
60 stupňů v ruce neudržíte, to je u diod normální, jen udělejte větší odvod tepla, je to jednodušší! netrap svůj mozek
a abych si netrápil mozek a už neexperimentoval, objednal jsem si u Ali levný stabilizátor napětí, do patice lampy se v pohodě vejde. a už nebudu uvažovat o nějakém snižování napětí a jeho stabilizaci
Pahýl zná každý. ) ve fyzice :) vyrovnává napětí podle proudu :))))
Jezdím Nissan Silvia (S12)
a abych si netrápil mozek a už neexperimentoval, objednal jsem si u Ali levný stabilizátor napětí, do patice lampy se v pohodě vejde. a už nebudu uvažovat o nějakém snižování napětí a jeho stabilizaci
takový? BCR420UFD nebo BCR421UFD
tohle je 0.3 ampér výkon je tady 9 wattů, to nevydrží. NEJSNADNĚJŠÍ je namontovat radiátor. to je ono, zase vymýšlejí nesmysly, proč vše komplikovat. já tomu nerozumím
Jezdím Nissan Silvia (S12)
Takže ovladač v každé větvi, místo rezistorů.
No a mají i ovladače, trochu větší karoserii a vyšší výkon.
Zde jsou AL1791 a DLD101, 1000 a 1200 mA.
Chladič? Na závěsnou lampu? Ano?
na lampy předních světlometů dali měkký chladič. vše sedí
Jezdím Nissan Silvia (S12)
Díval jste se pozorně na fotku na startovním stanovišti?
Kde je radiátor?
Dokonce není ani kam připevnit kapalinové chlazení.
A autor se dokonce pokouší otevřít lampu v naději, že vyřeší problém nadměrného napětí externím stabilizátorem, který, KMK, je slepá ulička, ale má právo na život.
A je mu doporučeno bojovat nikoli s účinkem (napětí), ale s příčinou (proud).
No, viděl jsem. stejnou hliníkovou desku a je to, je od sebe dva mm
takový? BCR420UFD nebo BCR421UFD
Obracím se na autora tématu. Obecně s ohledem na to, že napětí v palubní síti automobilu může být od 12V při vypnutém automobilu s vybitou baterií do 14.5V při běžícím motoru, a vzhledem ke zvláštnostem proudově-napěťových charakteristik LED je kánoe získána jak s odporem, tak s diodou a s LM317 – bude svítit velmi slabě nebo se přehřívat.
Obecně další argument ve prospěch DC-DC snižujícího měniče.
PS. Změnil jsem názor, u DC-DC měničů i u lineárního typu na LM317, 7812 – je problém, že z 1.5V každopádně klesnou. Tímto způsobem můžete získat nedostatečné napětí pro konkrétní lampu nebo LED. Přestože existují obvody s minimálním úbytkem napětí, je nepravděpodobné, že si je koupíte na Ali.
nové úvodní poznámky z laboratorního napájení. 12v-550ma, při 14,5 se zvýšil na 900ma. Mám pocit, že ušetří jen řidič
Nejjednodušší způsob, jak snížit napětí na této lampě. Jednoduchá metoda bez rezistorů a stabilizátorů. Můžete experimentovat s tím, kolik diod nainstalovat.
Je tam takový pokles napětí při zátěži? Zrovna včera jsem to zkoušel na single diodách bez zátěže, padá jen 0,2V
Jsi už dospělá, myslím, že na to přijdeš sama.
Neexistující uživatel
Bez auta
Co takhle do girlandy připájet další světlo nebo dvě?
Neexistující uživatel
Bez auta
Světla jsou připájena sériově, jako girlanda na vánoční stromeček, takže pro snížení proudu v obvodu můžete připájet jedno nebo více světel stejné značky. Pouhým přidáním rezistoru snížíte proud v obvodu, ale kvůli k odvodu tepla Přidáním jednoduché diody snížíte proud vlivem poklesu napětí, ale připájením světla snížíte i napětí, proud se odpovídajícím způsobem sníží, ale zhasnutý přebytek se přemění na světlo. LED obvod pracuje v šetrnějším režimu, pokud je tento konkrétní výsledek potřeba.
Několikrát vyzkoušeno na levných čínských lampách bez driveru, kde výrobce zvyšuje proud světly pro zvýšení světelného výkonu, v důsledku toho lampa svítí jasně, ale nevydrží dlouho, krystal se spálí. Jen jsem roztrhl dráhu a připájel v podobném světle nebo dvou, režim se blíží normálu a lampy fungují normálně už několik let.
je to všechno příliš nudné. Budete také muset vybrat odpory. Je tam 6 skupin diod, je nepravděpodobné, že by se tam vešlo dalších 6 kusů. Jak se vám líbí tato možnost? ru.aliexpress.com/item/1-…p&ws_ab_test=searchweb0_0 , searchweb201602_1_10152_10151_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10630_10307 10301_5711211_10313_10059_5722311_10534_100031_10629_10103_10627_10626_10624_10623_10622_10621_10620 searchweb5711311_10142, ppcSwitch_10125_ppcChannel&priceBeautifyAB=201603
Neexistující uživatel
Bez auta
Nějak jsem taková řešení nepoužil, pravděpodobně se jedná o modul řízení pásky PWM? No, přes všechny výhody má silné zázemí pro příjem rádia. I když je to věc vkusu. V konkrétním produktu bych doporučil přepojit 6 skupin s propojkami na 3 nebo si pohrát s počtem světel ve skupině podle maximálního jasu bez topení, bez změny napájení.
No, chci to pověsit na drát přenosné lampy. Rádio se zapnutým nosičem rozhodně poslouchat nebudu)))
Neexistující uživatel
Bez auta
No, pak už stačí jen zkoušet. Vše co pochází z Číny je jednorázové spotřební zboží, pokud potřebujete vyrobit výrobek s vojenskou výdrží, pak je nejlepší koupit sypký prášek v Číně a zařízení si navrhnout sami , a vzít tělo z nějaké vadné žárovky nebo ještě lépe nacpat výrobek do traktorového pracovního světla z trhu nákladních vozidel, vyrobeného v Bělorusku nebo na Ukrajině, je levné.
Jezdím Nissan Silvia (S12)
je to všechno příliš nudné. Budete také muset vybrat odpory. Je tam 6 skupin diod, je nepravděpodobné, že by se tam vešlo dalších 6 kusů. Jak se vám líbí tato možnost? ru.aliexpress.com/item/1-…p&ws_ab_test=searchweb0_0 , searchweb201602_1_10152_10151_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10630_10307 10301_5711211_10313_10059_5722311_10534_100031_10629_10103_10627_10626_10624_10623_10622_10621_10620 searchweb5711311_10142, ppcSwitch_10125_ppcChannel&priceBeautifyAB=201603
odpory zůstávají standardní (“Prostě jsem vytrhl dráhu a připájel v podobném světle, režim se přiblíží normálu a lampy fungují normálně několik let”).
Ale říct vám jednoduchým jazykem, že to není hloupé, náboženství vám to nedovoluje?
Nerozumím tomu, co píšete. Jazyk je nesrozumitelný.
Neexistující uživatel
Bez auta
? Ptal jsem se tě na něco?
Toto nebo podobné bude stačit ru.aliexpress.com/item/DC…0v.search0302.4.16.qOh99d
Или вот еще лучше : ru.aliexpress.com/item/LM…i&ws_ab_test=searchweb0_0 , searchweb201602_0_10152_10151_10618_10059_10630_10534_10313_10084_100031_10083_10624_10623_10307_10626_10629_10341_10065_10142_10340_10068_10343_10342_10125_10301_10543_10103_10620_10344_10622_10621, searchweb201603_0, ppcSwitch_0&algo_pvid=32fccc7e-56cf-423f-b5bd-d35c7e465734&algo_expid=32fccc7e-56cf-423f-b5bd-d35c7e465734-1
Jsou nějaké, nechci na drát věšet další krabice.
A 5 wattový odpor bude jen 2krát menší! A zahřeje se jako žehlička! Je potřeba 4 ohmový odpor. proud bude 500 mA.
Neskazi, už jsem ti řekl všechno – nauč se vybavení a neudělej si ostudu. Šel jste do zákazu jako tvrdohlavý, negramotný a agresivní člověk. To se bohužel některým postavám stává a znamená to konec dialogu. Není třeba držet krok s příspěvky, mozek měl být zapnutý o něco dříve.
Chápu, proč jste bombardováni, ale pokud někdo z přítomných může rozumně vyvrátit skutečnost, že úbytek napětí na LED nebo zenerově diodě v sériovém obvodu je stabilní a nezávisí na proudu, který jím teče, vítáme vás u Nobelovy ceny . Čekají na vás v Silicon Valley. A ty jsi řekl pravý opak.
Snažil jsem se vysvětlit jednoduché axiomy –
1. na krystalu není žádné jmenovité napětí (například 2.3 V – LED dioda téměř nesvítí, protože není poskytován jmenovitý proud.
2. Proud na typovém štítku je dodržen – krystal je stále stejných 2.3 V, jakékoli zvýšení celkového napětí povede ke zvýšení úbytku napětí na předřadníku a jeho zahřátí v mezích jeho celkového výkonu (to je to, co je určen a s přihlédnutím k tomu se provádějí výpočty – výběr odporu a celkového výkonu).
3. Celkové napětí je výrazně překročeno a v důsledku toho je výrazně překročen proud – dochází k průrazu samotného předřadníku a/nebo krystalu (zpravidla). Ale do poslední chvíle si nechává stejný pas 2.3V. Toto je charakteristika proudového napětí jakékoli zenerovy diody nebo v obráceném zapojení LED.
4. Výpočet odporu předřadníku se provádí na základě jmenovitého proudu krystalu (pro výpočet celkového výkonu), jmenovitého napětí krystalu (pro výpočet odporu předřadníku) a počtu krystalů v obvodu a schématu jejich zapojení ( upravit výše uvedené parametry).
____________
Představte si (pokud jste na to dost chytří), že autor má uvnitř své lampy pouze jednu hypotetickou LED v kulovém vakuu.
Má jmenovité napětí 3 V a spotřebuje přesně půl ampéru jmenovitého proudu. Proveďte výpočet předřadníku pro 14V napájecí zdroj.
Nyní si představte, že tato dioda má jmenovité napětí 9.5 V a spotřebovává stejný jmenovitý proud – přesně půl ampéru.
Proveďte výpočet zátěže znovu. Je v tom rozdíl, nebo bys raději dál házel sračky na fanouška? Na základě čeho jsi vybral 5 Ohm a 2W? Z první nebo druhé možnosti? Kde jsi to podělal, ptáš se? – ano všude)
Ve výpočtech ze stropu, kde uvedli, že napětí na krystalu LED nebo Zenerovy diody se velmi liší v závislosti na napětí přivedeném do obvodu, kde je „vnitřní odpor“ lampy odebírán ze stropu a napětí na zapnutém -desková síť, doporučujete předřadník 5 Ohm 2W který bude minimálně k ničemu
Dobře, odpouštím ti, prostuduj si materiál.
_____________________
Stejně jako vy neznám zdrojová data, ale vycházím ze zkušenosti a vyhýbám se tvrzením, kterými si nejsem jistý)
Nakonec si vezměte multimetr, sestavte jednoduchý obvod a ve volném čase si pohrajte s LED nebo Zenerovou diodou. Naučíte se pro sebe spoustu nových věcí.
Jen mi nejez mozek. Konviček je bez tebe dost. Pro všechny je to naučný článek k napsání – a kdo zaplatí za to, že vás, neznalí, učitelé fyziky ve škole nepotrestali za špatný výkon)
co si o tom myslite))). prvotni udaj od prodejce je 12V, 9 watt, diody 2835. u me 12V, 600mA. Mimochodem, dnes jsem v práci prošel hromadou nízkopříkonových diod, u všech kleslo 0,2V. 4 kusy v řadě je normální na 12V, ale na 14,5 to stačit nebude
